Редуктор 1Ц3У 160 представляет собой довольно сложную конструкцию, состоящую из чугунного корпуса, внутри которого находятся специальные валы, шестеренки и другие необходимые детали.

Редуктор 1Ц3У 160 — это универсальное техническое устройство, которое может работать без перерыва в течение 24 часов или с кратковременными перерывами. Он используется для изменения вращающегося момента в каких-либо агрегатах, механизмах и машинах. Такой редуктор изготавливается как с симметричным, так и несимметричным выходным валом, а во время его работы вращение валов происходит в любом направлении.

Основные технические характеристики

Наименование технических характеристик		Типоразмер редуктора
		1Ц3У-160	1Ц3У-200	1Ц3У-250
Передаточные числа		16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
Допускаемая радиальная консольная нагрузка, Н	на быстроходном валу	630	1250	2240
	на тихоходном валу	9000	12500	18000
Номинальный крутящий момент на тихоходном валу, Н.м		1250	2500	5000
КПД		0,96
Масса, кг		64	190	335

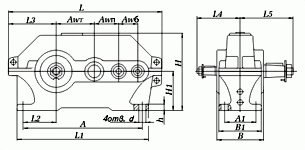

Габаритные и присоединительные размеры

Редуктор	AwT	Awп	Awб	A	A1	B	B1	H	H1	h	L	L1	L2	L3	L4	L5	d
Редуктор 1Ц3У-160	160	100	80	475	140	260	195	345	170	32	630	530	135	195	160	224	24
Редуктор 1Ц3У-200	200	125	100	580	165	243	230	425	212	36	775	650	165	236	190	280	24
Редуктор 1Ц3У-250	250	160	125	750	218	290	280	530	265	36	950	825	212	290	236	335	28

Присоедительные размеры конических валов

Редуктор	быстроходный вал						тихоходный вал
	d	d1	l	l1	b	t	d	d1	l	l1	b	t
Редуктор 1Ц3У-160	20	М12х12,5	50	36	4	10,6	55	М36х3,0	110	82	14	28,95
Редуктор 1Ц3У-200	25	М16х1,5	60	42	5	13,45	70	М48х3,0	140	105	18	36,38
Редуктор 1Ц3У-250	30	М20х1,5	80	58	5	15,55	90	М64х4,0	170	130	20	46,75

Присоединительные размеры цилиндрических валов

Редуктор	быстроходный вал				тихоходный вал
	d	l	b	t	d	l	b	t
Редуктор 1Ц3У-160	18k6	36	6	20,5	50m6	105	14	53,5
Редуктор 1Ц3У-200	22k6	42	6	24,5	65m6	105	18	69
Редуктор 1Ц3У-250	25k6	58	8	28	85m6	170	22	90

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты

Редуктор	b	d	d1	d2	d3	L	l	l1	Зацепление
									m	z
Редуктор 1Ц3У-160	20	168	90	72F8	95	170	9	38	4	40
Редуктор 1Ц3У-200	25	210	100	80F8	105	197	10	50	5	40
Редуктор 1Ц3У-250	30	232	150	120F8	170	236	10	60	4	56

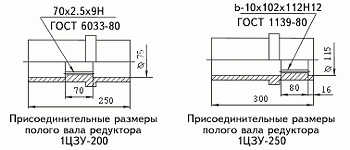

Присоединительные размеры полого тихоходного вала
