Редукторы ЦТНД 315 / 400 / 500

Редукторы ЦТНД-400 получили широкое применение в специальных устройствах для конвейеров, а также для приводов различных, которые используются в различных отраслях народного хозяйства, в машинах и механизмах строительной, угольной и автомобильной промышленностей. Заметим, что валы могут вращаться в разные стороны, причём частота вращения быстроходных валов составляет не более 1500 оборотов в минуту. Редукторы ЦТНД-400 могут использоваться в различных климатических условиях. Работать они могут как без перебоев 24 часа в сутки, так и с перерывами, то есть периодическими остановками.

Современная техника нуждается в надежных и качественных деталях. Одной из необходимых составных частей практически любой современной специальной техники является Редуктор ЦТНД 500. Он предназначен для изменения частоты вращения оборотов двигателя, мотора. Данный редуктор является качественной и надежной составной деталью, к примеру, станка. Которые, как правило, размещаются на заводах и имеют в составе такие редукторы. В свою очередь Редуктор ЦТНД 500 состоит из шестеренок, которые находятся в стальном корпусе, поэтому цилиндрический редуктор и имеет постоянную защиту от внешних механических повреждений.

Основные технические характеристики

	ЦТНД-315	ЦТНД-400	ЦТНД-500
Передаточное число	50; 63; 80; 100; 125; 160
Номинальный крутящий момент на выходном валу, Н•м	8,3х10³	1,7х10⁴	2,85х10⁴
Габаритные размеры, мм:
длина	1110	1385	1720
ширина	608	762	857
высота	640	820	985
Масса, кг, не более:	505	940	1480

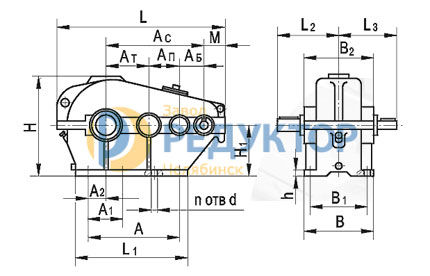

Габаритные и присоединительные размеры

Типоразмер редуктора	Ас	Аб	Ап	Ат	А	А1	А2	B	B1	B2	H	H1	h	L	L1	L2	L3	d	n	Масса
	мм																		шт.	кг
ЦТНД-315	640	125	200	315	560	186	130	345	280	350	640	335	30	1110	680	340	245	26	6	505
ЦТНД-400	810	160	250	400	720	240	170	425	340	430	820	425	40	1385	860	415	307	33	8	940
ЦТНД-500	1015	200	315	500	915	305	215	480	400	495	985	500	40	1720	1080	517	368	33	8	1480

Присоединительные размеры валов

Типоразмер редуктора	lвх	lвых	dвх	dвых	bвх	bвых	tвх	tвых
Редуктор цилиндрический ЦТНД-315	58	165	32	110	10	28	35,0	116
Редуктор цилиндрический ЦТНД-400	82	200	40	140	12	36	43	148
Редуктор цилиндрический ЦТНД-500	82	240	50	160	14	40	53,5	169

Редукторы ЦТНД 315 / 400 / 500
